Vgas7000-P移动式机动车尾气遥感监测系统
Vgas7000-P移动式机动车尾气遥感监测系统:适用于临时设点监测机动车尾气中的CO2、CO、HC(C3H8)和NO四种气体的浓度,以及尾气烟羽的不透光度和烟度因子。
  • 产品介绍
  • 规格参数
  • 性能特点
  • 资料下载
  •    Vgas 7000--P系列移动式机动车尾气遥感监测系统采用可调谐激光二极管吸收光谱技术,分别选用分布反馈半导体激光器(DFB)和量子级联半导体激光器(QCL)为光源,实时监测机动车尾气中的一氧化碳(CO)、二氧化碳(CO2)、碳氢化合物(C3H8)和一氧化氮(NO)的含量,同时采用绿光光源检测机动车尾气烟羽的不透光度、吸光系数以及烟度因子。除此之外,尾气遥感检测系统还配备了标准气体校准装置、速度/加速度检装置、视频/牌照识别装置、微型气象站等,可同时监测尾气中各气体的浓度、机动车速度/加速度、并记录机动车车牌号码、车辆颜色、环境温度、湿度、压力及风速等参量。
        Vgas 7000-P移动式机动车尾气遥感检测系统将检测主机和副机分别放置于车道的两侧,主机发射的激光光束平行于路面,垂直于车辆行驶方向经反射装置多次反射后由主机内的接收装置接收。该系统的工作原理为:机动车车头穿过主机中光电测速开关发射的第一束光开关光路时系统触发开启,牌照识别系统记录下机动车的车牌号和车辆颜色,当机动车车尾离开主机光电测速开关发射的第二束光路时,速度/加速度检测仪即可根据车头依次遮挡第一束、第二束光路,车尾依次离开第一束、第二束光路计算出机动车的速度和加速度;车辆经过后多路激光束同时穿过尾气烟团,不同频率的激光能量被与之对应的气体吸收并可被光电探测器记录,经信号解调及数据采集结合软件算法,并根据标准气体的标定数据可还原气体的浓度值,最终尾气监测系统将以上数据通过网络传送到环保监控中心。
        与上述TDLAS光路同路传输的还有绿光光束,绿光光束同样穿过与尾气烟团混合的烟羽,系统可以记录下扩散后烟羽的不透光度,结合燃烧方程算法及气体标定曲线可计算出发动机的烟度因子(即单位燃料燃烧排放的颗粒物的量)、不透光度和吸光系数。

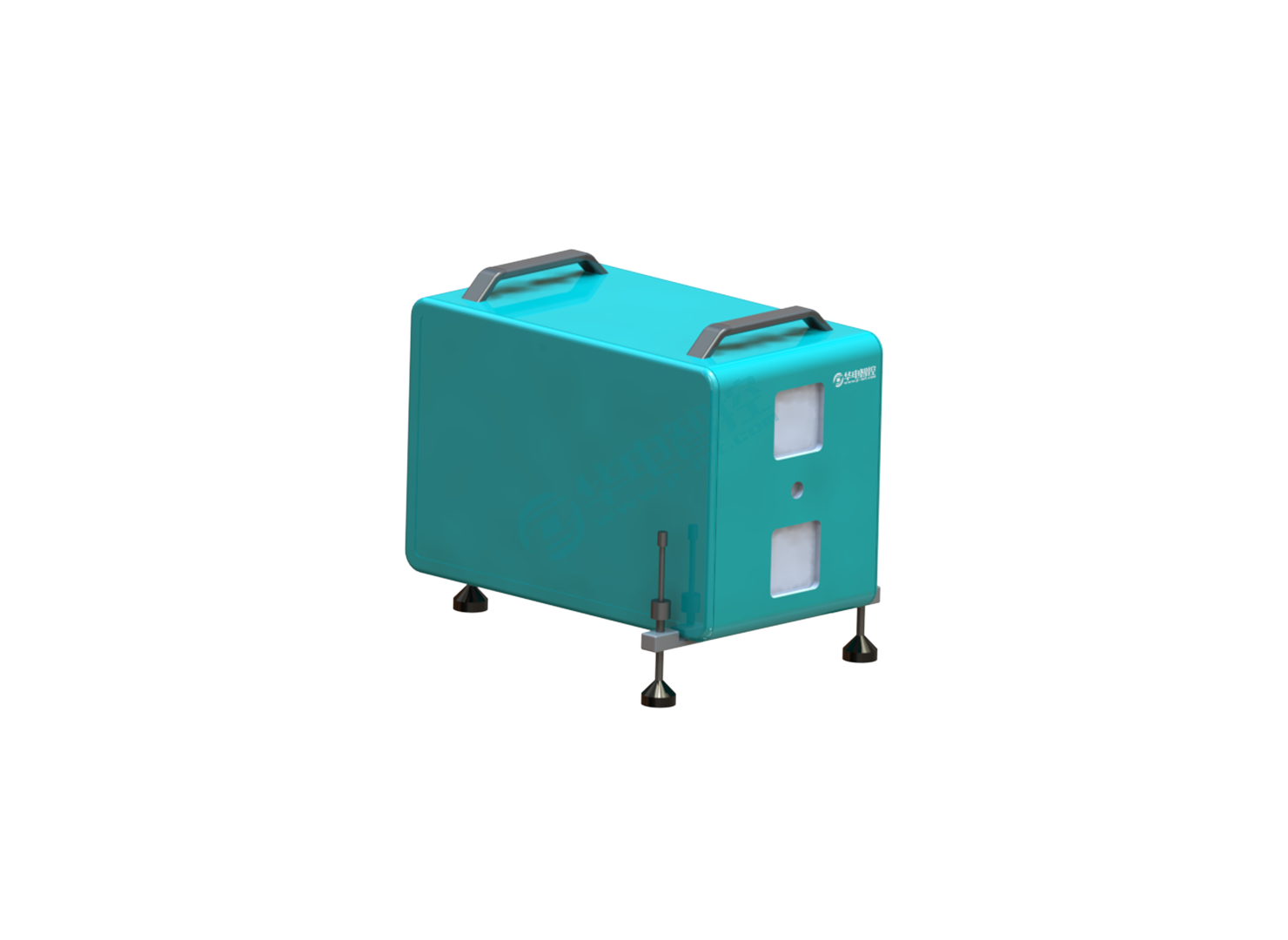

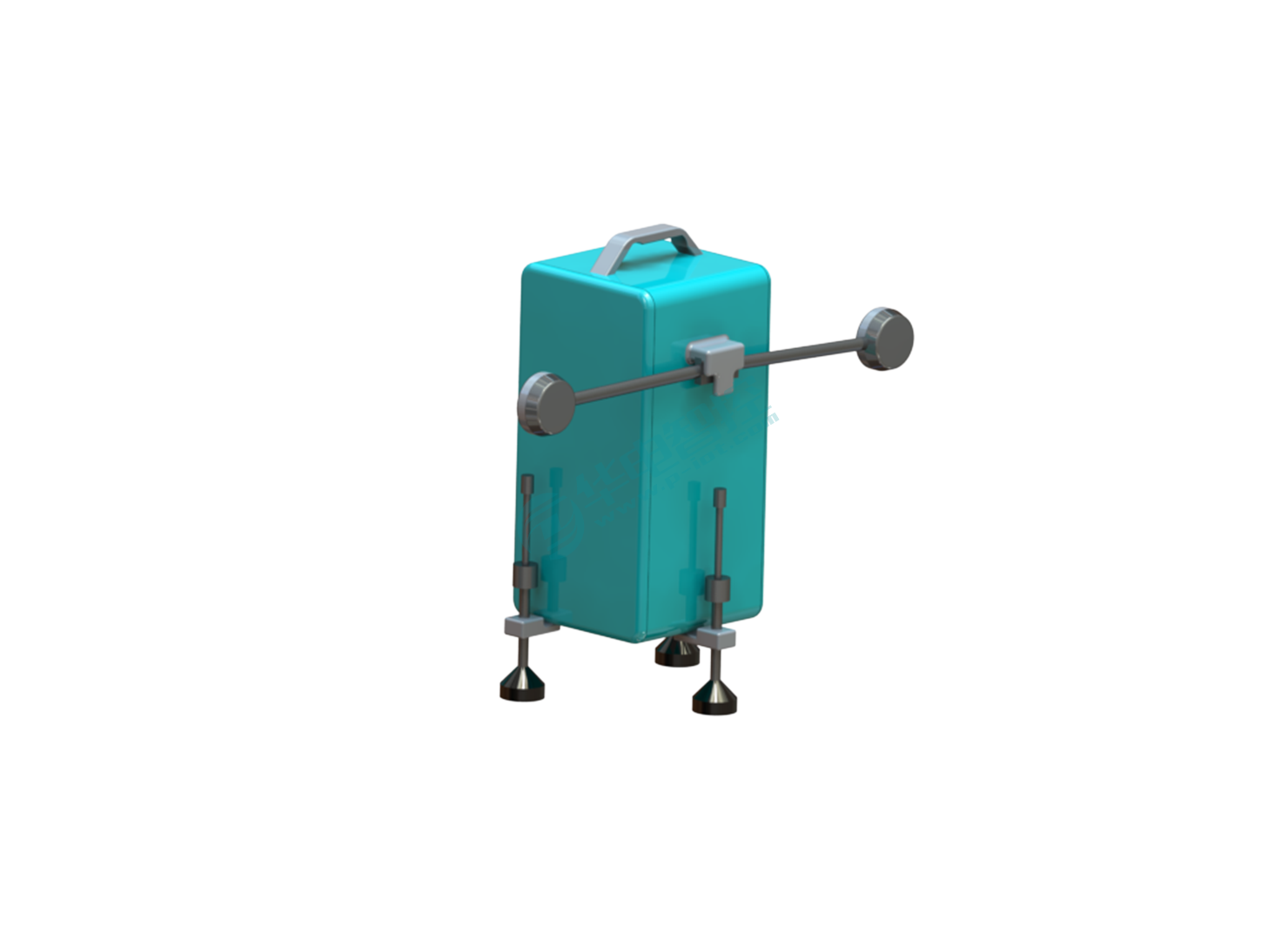

        该系统包含测量主机和副机,主机与副机间配有辅助调光设施,调光方便,适合临时设点测量。正常使用时将测量车与主机放在路面同一侧,路面另一侧放副机(其中副机无线缆连接便于操作),按说明调好辅助光路后即可开机测试。
  • 1. 仪器整机参数:

    2. 速度/加速度测量装置:
    3. 微型气象站:
    4. 视频/牌照识别装置:
  • 1. 检测灵敏度高:系统采用了可调谐激光二极管吸收光谱技术(TDLAS),选用近红外和中红外激光光源,具有检测灵敏度高、响应速度块、分辨率高等特点,是目前气体检测领域测量精度最高的技术;
    2. 检测效率高:系统响应速度快,每辆车测量用时<1秒,每小时可测量上千辆车,省时省力;
    3. 能反映车辆的实际排放状况:可在车辆正常行驶过程中完成检测,比传统的接触式测量方法能够更好的反映汽车尾气排放的实际情况;
    4. 避免人为造假:可做驾驶员不知晓的情况下完成检测,避免采取人为手段影响检测结果,检测数据实时上传云平台;
    5. 可实时监控:相较于定期检查,遥感检测可起到实时监控的目的;
    6. 方便移动:该系统主要设备都集成在主机内,副机仅用于反射光路,供电布线简易,方便移动使用。
